تعرف على كابلات Cat5, Cat5e, Cat6, Cat6a و الفرق بيهم


مقارنة هامة بين كابلات Cat5, Cat5e, Cat6, Cat6a

في هذه التدوينة سوف نتعرف بشكل سريع على مقارنة بين أربع أنواع من الكابلات المستخدمة حالياً في الشبكات وهي Cat5, Cat5e, Cat6, Cat6a وسوف نستعرض فيها الأختلافات التقنية والفيزيائية.






الأختلافات التقنية.


الـ Cat 5 تم إقالته تقريبا من عالم الشبكات وتم استبداله بي Cat 5e الذي أصبح يدعم سرعة واحد غيغا بت في الثانية.
الـ Cat 5 أصبح إستخدامه محصور في تمديدات وتوصيلات التلفون فقط.

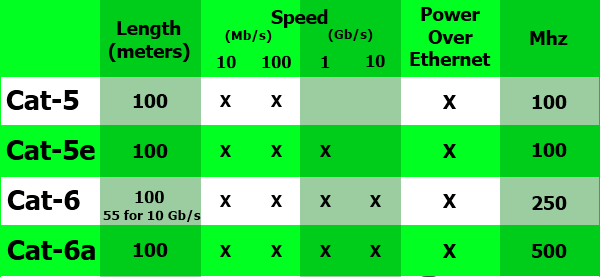

الـ Cat 6 لا يزال يستخدم لكن تم إستبداله بي Cat 6a ومن الجدول لن تلاحظ أي أختلافات في المواصفات التقنية والفرق الوحيد أن سرعة 10 غيغا أصبحت تصل لمسافة 100 متر وأكثر بينما الـ Cat 6 لن يتجاوز 55 متر لو في حال تم وضعه على سرعة 10 غيغا.

الأختلافات الفيزيائية.

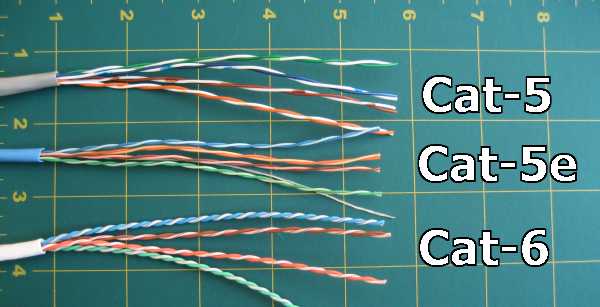

الأختلاف الأول وربما قد تكون المرة الآولى التى قد تسمع فيها معلومة مثل هذه وهو عدد اللفات الموجود في كل كابل وهو موضح بالصورة السابقة, سوف تلاحظ معي أن الكابلات الثلاث لا تتشابه عدد اللفات بينها فعلى سبيل المثال الـ Cat 5e عدد لفاته بين واحد ونصف إلى أثنان في السنتي متر الواحد بينما الـ Cat 6 يتجاوز اللفتان في السنتي متر الواحد وطبعا هذا مفيد في تخفيف الضجيج الذي ينشئ من خلال الذبذبات.

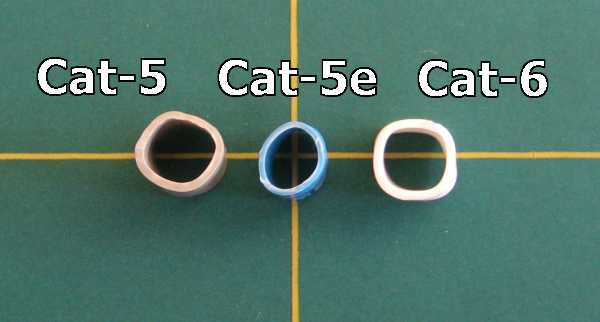

الأختلاف الثاني هو في الحماية التى تحيط بالكابل, بعد التدقيق في الصورة القادمة سوف نلاحظ ان الـ Cat 5e هو الأرفع بين الثلاثة وهذا بسبب كون المادة المستحدمة “شرائح النايلون” لا تزال الأفضل في عملية الحماية وفي عملية التقليل من الذبذبات التى تصدر بينما تستخدم الـ Cat5, Cat6 نايلون عادي.

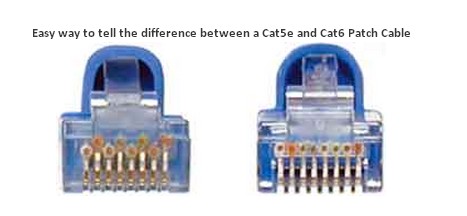

نقطة آخيرة غير متعلقة بالكابل نفسه بل بالجكة (RJ45) المستخدمة بين الـ Cat 5 والـ Cat6 فهي مختلفة قليلاً وفي الصورة القادمة سوف يتضح ما اقصده وأكيد سوف تلحظ تمركز مختلف لمواضع الكابلات في الجكة.



هذه كانت تدوينتي لهذا اليوم وللحديث بقية, في الأيام القادمة سوف نستعرض تفاصيل آخرى في عالم الكابلات وسوف نتحدث عن ما بعد Cat 6 بالتفصيل أكثر ونرى إلى اين وصلنا في كابلات الإيثرنت وحتى حينها لا تنسونا من دعواتكم ودمتم بود.
