تحديث نظام تشغيل Cisco عبر USB: دليل الاسترداد السريع عند انهيار الشبكة

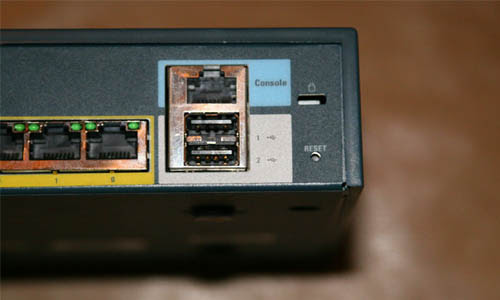

تخيل إنك في منتصف الليل وفجأة الراوتر الرئيسي عندك قرر يعتزل العمل. الشاشة سوداء، الاتصال مقطوع، والمستخدمين يتصلون بك كل دقيقة. في هاللحظة، ما عندك وقت تجهز سيرفر TFTP أو تلعب بكابلات الشبكة. تحتاج حل سريع ومباشر. هنا يجي دور منفذ USB اللي موجود في ظهر معظم أجهزة Cisco الحديثة.
في هذا الدليل، راح أشرح لك الطريقة العملية لاستخدام فلاشة USB لإنقاذ الراوتر وتحديث نظام التشغيل (IOS) بشكل مباشر. الطريقة هذي وفرت لي ساعات طويلة من العناء في عدة مواقف حرجة، وأهم شيء إنها ما تحتاج لأي معدات إضافية غير فلاشة USB عادية.
متى تكون طريقة USB هي الخيار الأمثل؟
في الأجواء المثالية، نستخدم TFTP أو FTP لنقل ملفات IOS عبر الشبكة. لكن الواقع الميداني يختلف. فيه سيناريوهات تجعل USB هو المنقذ الوحيد:
- انهيار كامل للنظام: لما يكون الـ IOS file تالف بالكامل والراوتر ما يقدر يقلع عبر الشبكة
- غياب البنية التحتية: مواقع العملاء الجدد اللي ما تم تجهيزها بسيرفرات TFTP بعد
- سرعة التنفيذ: نسخ الملف مباشرة من USB أسرع بكثير من نقله عبر الشبكة، خاصة مع ملفات IOS الحديثة اللي حجمها يتجاوز 500 ميجا بايت
- الأمان: في البيئات الحساسة، نقل الملف عبر USB أكثر أماناً من فتح بروتوكولات نقل عبر الشبكة
الفكرة الأساسية بسيطة: تحمل نسخة IOS صالحة على فلاشة، توصلها بالراوتر، ومن ثم تنقل النظام للـ Flash الداخلي.
التحضير المسبق: اختيار الفلاشة والتهيئة الصحيحة
قبل لا توصل الفلاشة بالراوتر، فيه شروط تقنية لازم تتحقق. أغلب مشاكل النسخ الفاشلة تجي من إهمال هالنقاط البسيطة:
مواصفات الفلاشة المدعومة
راوترات Cisco الحديثة (مثل سلسلة ISR 1000، ISR 4000، و Catalyst 9000) تدعم معايير USB متقدمة:
- سعة التخزين: تقدر تستخدم فلاشات حتى 32 جيجا بايت، لكن الأفضل تكون بين 4 إلى 16 جيجا للتوافق الأفضل
- معيار USB: معظم الأجهزة الحديثة تدعم USB 3.0 وما دونه، لكن USB 2.0 تكفي وتعتبر الأكثر استقراراً
- نظام الملفات: يجب تهيئة الفلاشة بصيغة FAT32. Cisco ما يدعم NTFS أو exFAT في وضع الـ ROMmon أو الـ Boot الأولي
خطوات تهيئة الفلاشة
على جهاز Windows، افتح Disk Management وتهيئة الفلاشة كـ FAT32. لو الفلاشة أكبر من 32 جيجا، استخدم أداة Rufus لأن Windows ما يسمح بـ FAT32 للمساحات الكبيرة. المهم إنك تتأكد إن الفلاشة نظيفة وما فيها مجلدات معقدة.
ضع ملف IOS في المجلد الرئيسي للفلاشة (Root Directory). خلي اسم الملف بسيط وبدون مسافات، مثل: c1100-universalk9_ias.16.12.05.SPA.bin. الأسماء الطويلة أو الرموز الخاصة قد تسبب مشاكل في قراءة الملف.
خطوات نقل نظام التشغيل (الأوامر العملية)
بعد توصيل الفلاشة بالمنفذ USB في الراوتر، تابع هالخطوات بالترتيب:
التحقق من اكتشاف الفلاشة
سجل دخولك على الراوتر (سواء عبر Console أو إذا كان شغال جزئياً). أول أمر تفحص فيه:
Router# show usb devices
هالأمر يعرضلك إذا كان الراوتر شايف الفلاشة وقرأ بياناتها الصحيحة. لازم تشوف اسم الشركة المصنعة وسعة التخزين.
بعدها، تأكد إن النظام قادر يقرأ محتويات الفلاشة:
Router# dir usbflash0:
هنا راح تظهرلك قائمة الملفات. تأكد إن ملف IOS موجود وظاهر باسمه الكامل.
عملية النسخ إلى الذاكرة الداخلية
الآن ننقل الملف من الفلاشة للـ Flash الداخلي للراوتر (اللي هو usbflash0: إلى flash:):
Router# copy usbflash0:c1100-universalk9_ias.16.12.05.SPA.bin flash:
النظام راح يسألك عن التأكيد، اكتب yes وانتظر. سرعة النسخ تعتمد على حجم الملف ونوع الفلاشة، لكن عادة تاخذ بين 2 إلى 5 دقائق للملفات الحديثة.
بعد ما يخلص، تحقق إن الملف وصل سليم:
Router# dir flash:
لازم تشوف نفس اسم الملف مع نفس الحجم بالضبط.
إعداد متغيرات الإقلاع والتأكد من الاستقرار
مجرد وجود الملف في الذاكرة ما يكفي. لازم تعلم الراوتر إنه يقلع من الملف الجديد في المرة الجاية. هنا نستخدم أمر Boot System.
تعديل سجل الإقلاع (Boot Variable)
ادخل على وضع الإعدادات:
Router# configure terminal
بعدها حدد ملف الإقلاع الرئيسي:
Router(config)# boot system flash c1100-universalk9_ias.16.12.05.SPA.bin
لو عندك نسخة احتياطية قديمة وابغى تخليها خطة ب، تقدر تضيف:
Router(config)# boot system flash c1100-universalk9_ias.16.09.05.SPA.bin
الراوتر راح يجرب الأول، ولو فشل يروح للثاني تلقائياً.
حفظ الإعدادات والإعادة
لا تنسى تحفظ:
Router(config)# exit
Router# write memory
أو باختصار:
Router# copy running-config startup-config
الآن جاهز للإعادة:
Router# reload
اكتب yes للتأكيد. الراوتر راح يعيد التشغيل ويحمل النظام الجديد. العملية قد تاخذ 3-5 دقائق حسب نوع الجهاز.
استكشاف الأخطاء الشائعة وحلولها
في الميدان، الأمور ما تتم دائماً بسلاسة. هذي أشهر المشاكل اللي قابلتني وكيف تحلها:
المشكلة: الراوتر ما يشوف الفلاشة
السبب: إما الفلاشة NTFS أو فيها تقسيمات مخفية.
الحل: افرمتها FAT32 من جديد باستخدام أداة خارجية مثل Rufus. تأكد إنها MBR مو GPT.
المشكلة: خطأ أثناء النسخ "Insufficient space"
السبب: الذاكرة الداخلية (Flash) ممتلئة بملفات IOS قديمة أو crash files.
الحل: امسح الملفات القديمة اللي ما تحتاجها:
Router# delete flash:old-ios-file.bin
لو عندك Crashinfo files كثيرة، امسحها:
Router# delete /recursive flash:crashinfo*
المشكلة: الراوتر يعلق على Boot أو يدخل ROMMON mode
السبب: ملف IOS تالف أو Boot Variable غير صحيح.
الحل: في وضع ROMMON، استخدم الأمر:
rommon 1 > boot usbflash0:c1100-universalk9_ias.16.12.05.SPA.bin
هذا يقلع الراوتر مباشرة من الفلاشة بدون ما ينسخ للـ Flash الداخلي. بعد ما يشتغل، انقل الملف بشكل صحيح للـ Flash وحدد Boot Variable.
المشكلة: بطء شديد في النسخ
السبب: فلاشة USB 1.1 قديمة أو فيها أخطاء物理ية.
الحل: استخدم فلاشة USB 3.0 جديدة من ماركات معروفة مثل SanDisk أو Kingston. تجنب الفلاشات الرخيصة اللي تباع في المحلات العادية.
نصائح احترافية للعمليات الحرجة
بعد سنوات من العمل مع أجهزة Cisco في بيئات production، هذي النصائح اللي وديت لو أحد علمني إياها من البداية:
- احتفظ دائماً بفلاشة طوارئ: جهز فلاشة خاصة للطوارئ تحتوي على IOS compatible مع أجهزتك الرئيسية، وحطها في حقيبة الشبكات. توفر عليك وقت التحميل في لحظات الضغط.
- تحقق من checksum قبل النسخ: استخدم أمر verify /md5 flash:filename للتأكد إن الملف ما تلف أثناء النقل. ملف IOS تالف قد يسبب reboot متكرر.
- لا تحذف النسخة القديمة فوراً: احتفظ بنسختين من IOS في الـ Flash (القديم والجديد) لمدة أسبوع حتى تتأكد إن الجديد مستقر.
- وثق إجراءاتك: اكتب أوامرك في ملف نصي على نفس الفلاشة. في لحظات الضغط، الذاكرة قد تخونك.
- اختبر في مختبرك أولاً: جرب الطريقة على راوتر testing قبل لا تطبقها على production. أغلى شيء وقت التوقف (downtime).
الفرق بين الأجهزة القديمة والحديثة
لو تشتغل على أجهزة قديمة مثل 2800 أو 3800 series، الفرق الرئيسي هو دعم USB 2.0 فقط والسعات الصغيرة (حتى 4 جيجا). الأجهزة الحديثة (ISR 1000، 4000، Catalyst 9000) تدعم:
- USB 3.0 مع سرعات نقل أعلى
- دعم ملفات أكبر من 4 جيجا (باستخدام FAT32 مع Large File Support)
- إمكانية الإقلاع المباشر من USB بدون نسخ للـ Flash الداخلي (USB Boot)
- دعم تشفير الفلاشات (USB Encryption) للأمان العالي
لكن المبدأ الأساسي يبقى نفسه: FAT32، أوامر dir و copy، وإعداد Boot System.
خلاصة المقال
طريقة USB لتحديث Cisco IOS هي من أسرع وأأمن الطرق في لحظات الطوارئ. ما تحتاج لسيرفرات خارجية أو إعدادات معقدة، مجرد فلاشة صغيرة تكون جاهزة في لحظة الحاجة.
النقاط الأساسية اللي لازم تتذكرها:
- التهيئة الصحيحة للفلاشة (FAT32) هي نصف الحل، وأغلب المشاكل تجي من إهمال هالنقطة
- تحقق دائماً من Boot Variable بعد النسخ، ولا تعتمد على الإعدادات الافتراضية
- احتفظ بنسخة احتياطية من IOS القديم حتى تتأكد من استقرار النظام الجديد
جرب الطريقة في مختبرك الآن قبل لا تحتاجها في بيئة production. شاركنا في التعليقات: واجهتك مواقف حرجة مع راوترات Cisco؟ وش الطريقة اللي تستخدمها عادة للاسترداد السريع؟
هل يمكن الإقلاع مباشرة من USB بدون نسخ الملف للـ Flash الداخلي؟
نعم، في الأجهزة الحديثة يمكنك الإقلاع مباشرة من USB باستخدام أمر boot usbflash0:filename.bin في وضع ROMMON أو في الإعدادات. لكن الأفضل دائماً نسخ الملف للـ Flash الداخلي للاستقرار على المدى الطويل، لأن الفلاشة الخارجية قد تنفصل بالخطأ.
ما الحجم الأقصى للفلاشة USB المدعومة في راوترات Cisco؟
الأجهزة الحديثة تدعم فلاشات حتى 32 جيجا بايت، لكن يفضل استخدام سعات بين 4 إلى 16 جيجا للتوافق الأفضل. النظام المطلوب هو FAT32، وCisco لا تدعم NTFS في بيئة الإقلاع الأولية.
ماذا أفعل إذا كان ملف IOS أكبر من 4 جيجا وFAT32 لا يدعم ذلك؟
ملفات IOS الحديثة نادراً ما تتجاوز 4 جيجا، لكن إذا واجهت هذا، يمكنك تقسيم الملف أو استخدام خاصية Large File Support في FAT32. بعض الأجهزة الحديثة تدعم exFAT لكن يفضل التأكد من documentation الخاص بالجهاز قبل الاستخدام.
هل تؤثر سرعة الفلاشة (USB 2.0 vs 3.0) على الأداء؟
نعم، الفرق واضح في سرعة نسخ الملفات الكبيرة. USB 3.0 أسرع بكثير في نقل ملفات IOS الحديثة (500+ ميجا). لكن في مرحلة الإقلاع والتشغيل، الفرق بسيط لأن الراوتر يحمل النظام للذاكرة العشوائية (RAM) مرة واحدة.
كيف أتأكد من أن ملف IOS غير تالف بعد النسخ؟
استخدم أمر verify /md5 flash:filename.bin والقيمة بـ MD5 hash المذكور في موقع Cisco الرسمي. إذا كانت القيم متطابقة، الملف سليم. هذه الخطوة مهمة جداً لأن ملف IOS تالف قد يسبب reboot متكرر و loss للإعدادات.
